De DDS chip AD8950 geeft op de analoge uitgang ongeveer 0,5 volt Top-Top af.

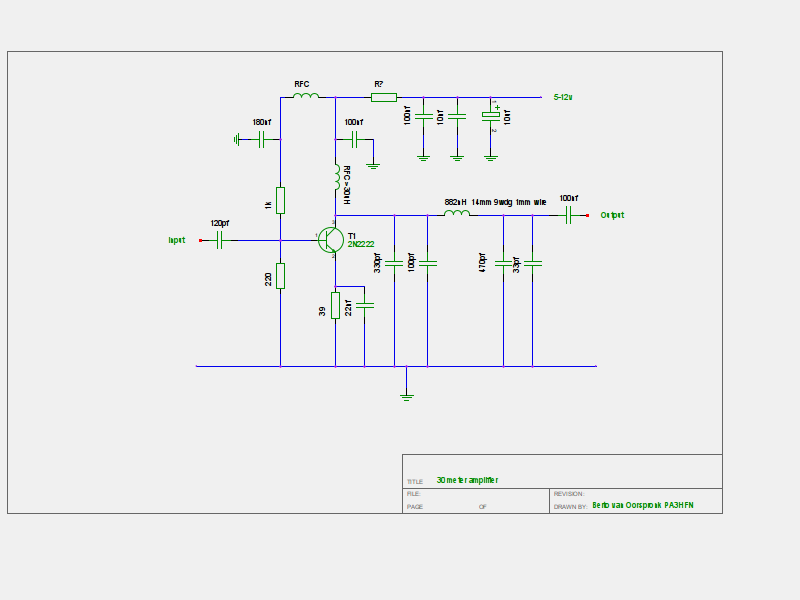

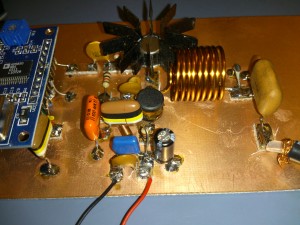

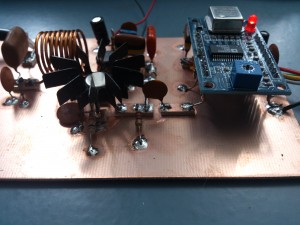

Om hier iets meer vermogen van te maken is er een klein eindtrapje gemaakt. Dit eindtrapje heeft een kleine bias instelling op de basis van de transistor. Voor de transistor kan een 2N2219, 2N3866, 2N4427 of iets dergelijks gebruikt worden. Dit is zeker voor de HF banden niet kritisch. De aanpassing naar 50 Ohm wordt met een Pi filter gedaan.
Hoe meer voedingsspanning, hoe meer gain en output er uit zal komen. Houd wel rekening met de maximale spanning van de gebruikte transistor. Ik heb een voedingspanning tussen de 5 en 12 volt gebruikt. Anders komt er al snel te veel vermogen uit.
